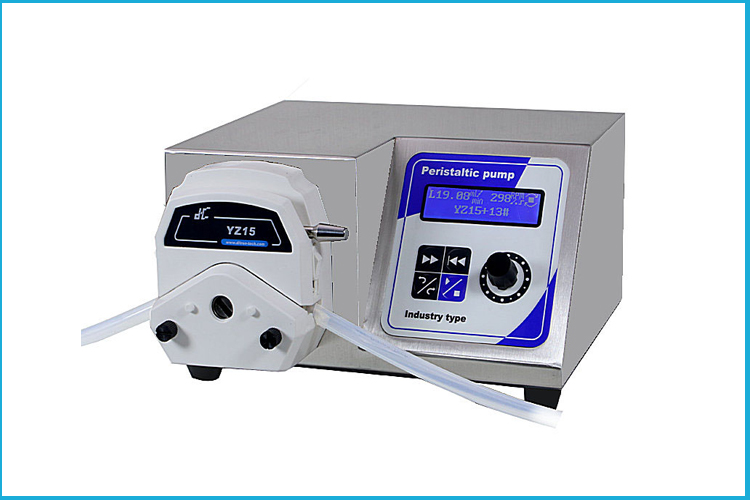

G100-1L+YZ15
[ 产品介绍 ]
防护等级IP65,适合高粉尘，潮湿环境使用
流量范围：0.007-460mL/min
可选配多种泵头：DG系列、 YZ系列、BZ系列，选用DG系列泵头适合微小流量高精度输送
流量与转速同屏显示，流量校正
薄膜按键配合进口编码器操控，更加便捷可靠
流量精度最高可达±0.5%以内
304不锈钢外壳
[ 产品特点 ]
产品型号 |
G100-1L |
CPU |
ARM Cortex-0内核,STM32芯片 |
电机驱动芯片 |
THB7128三洋驱动芯片 |
转速调节范围 |
0.1-100RPM |
转速分辨率 |
0.1RPM |
显示功能 |
128×32图形点阵液晶显示, 流量与转速同屏显示 |
方向控制 |
运转方向可逆功能 |
操作方式 |
旋转编码开关配合薄膜按键操作，用户使用更便捷 |
全速功能 |
可通过全速按钮实现管路快速填充与排空 |
掉电记忆功能 |
重新上电后，按掉电前状态继续运行 |
校正功能 |
具有流量自动校准功能，操作方便快捷 |
外部控制功能 |
选配不同型号的外控模块，可进行启停控制、方向控制、流量控制， 0-5V、0-10V、4-20mA、0-10KHz 4种外控模块可选 |
通讯功能 |
选配通讯模块，可进行RS485通讯控制（使用通用Modbus规约） |
输出功能 |
启停、方向输出，频率输出0-10KHz，OC门输出 |
脚踏开关功能 |
可选配脚踏开关控制启停 |
功率消耗 |
35W |
适用电源 |
宽泛电压AC90-260V，50Hz/60Hz |
工作环境 |
0-40℃，湿度<80%不结露 |
驱动器重量 |
4.8KG |
防护等级 |
IP65 |
[ 选型指南 ]
驱动器 |
适用泵头 |
泵头 滚轮数 |
可选泵 头数量 |
软管 |
转速范围 （RPM） |
流量范围（mL/min） |
G100-1L |
YZ15 |
3 |
1,2 |
13# |
0.01-100 |
0.0008-7.45 |
14# |
0.0027-29.87 |
|||||
19# |
0.0052-55.7 |
|||||
16# |
0.0086-180.4 |
|||||
25# |
0.018-186.6 |
|||||
17# |
0.032-315.0 |
|||||
18# |
0.041-460.0 |
|||||
YZ25 |
3 |
1,2 |
15# |
0.01-100 |
0.017-175.0 |
|
24# |
0.029-350.0 |
|||||
BZ15-14 |
3 |
1,2 |
14# |
0.10-100 |
0.0023-24.5 |
|
BZ15-16 |
16# |
0.0079-78.5 |
||||
BZ25A |
24# |
0.025-278.4 |

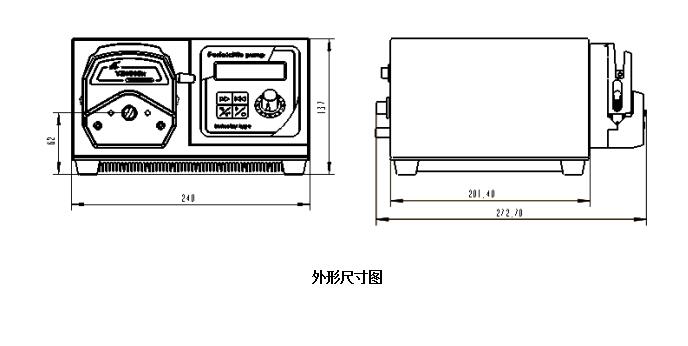

[ 外形尺寸 ]
